关于魔方派3开发板中 ssd的原理图和驱动不匹配的问题

问题咨询
1

您好，

image841×436 13.7 KB

如上图，我通过文档中的如下命令：
git clone GitHub - rubikpi-ai/linux
git submodule init
git submodule update
下载了代码之后，通过文档描述，魔方派3的顶层设备树是 rubikpi3.dts ，我就打开了 rubikpi3.dts，然后它包含 #include “turbox-c6490p-devkit.dtsi”，我就打开了这个，查看 SSD相关的设备树描述，如图片中的，再跟硬件手册中去对比，发现不匹配，比如GPIO50 对应 PCIE_RESET_N， GPIO54 对应PCIE_WAKE_N，跟设备树中描述不一致，想问一下，我看的是对的吗，另外这个板子有原理图吗，还有内核设备树中是否添加了SSD的PCIE节点？

请帮忙看下，非常感谢！

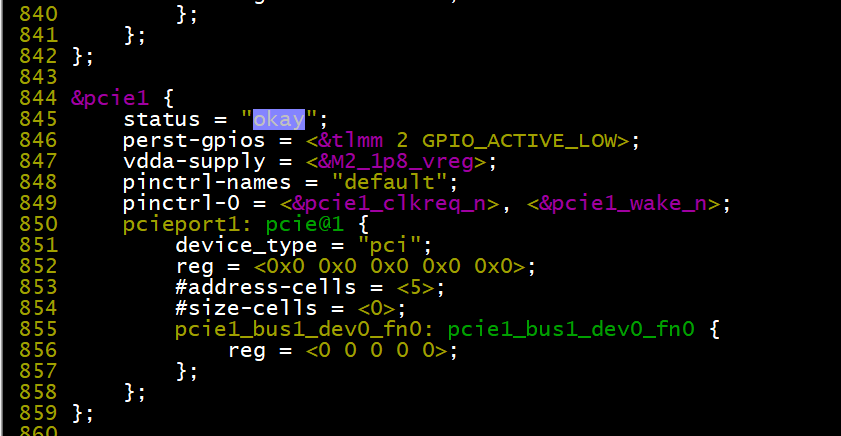

下面是设备树的复制，关于SSD挂载的PCIE1
844 &pcie1 {
845 status = “okay”;
846 perst-gpios = <&tlmm 2 GPIO_ACTIVE_LOW>;
847 vdda-supply = <&M2_1p8_vreg>;
848 pinctrl-names = “default”;
849 pinctrl-0 = <&pcie1_clkreq_n>, <&pcie1_wake_n>;
850 pcieport1: pcie@1 {
851 device_type = “pci”;
852 reg = <0x0 0x0 0x0 0x0 0x0>;
853 #address-cells = <5>;
854 #size-cells = <0>;
855 pcie1_bus1_dev0_fn0: pcie1_bus1_dev0_fn0 {
856 reg = <0 0 0 0 0>;
857 };
858 };
859 };

369 pcie1_clkreq_n: pcie1-clkreq-n-state {
370 pins = “gpio79”;
371 function = “pcie1_clkreqn”;
372 drive-strength = <2>;
373 bias-pull-up;
374 };
375
376 pcie1_reset_n: pcie1-reset-n-state {
377 pins = “gpio2”;
378 function = “gpio”;
379 drive-strength = <16>;
380 output-high;
381 bias-disable;
382 };

2

设备树中的描述没有问题的，reset 是 GPIO2，wake 是 GPIO3；

至于硬件手册中的 编号 50 和编号 54 并不是指 GPIO 编号，而是 M.2 连接器的引脚编号；

板子的原理图暂未开放，如果您遇到问题可直接在这里询问，我们会进行回复；

设备树中添加了 M.2 接口的电源配置：vdda-supply = <&M2_1p8_vreg>，并未添加 SSD 的节点，一般来说，只要枚举成功，内核就会加载 SSD 的驱动了（nvme），如果 SSD 需要配置设备树参数，可以在 pcie1_bus1_dev0_fn0 节点下添加。

3

请问你通过以下指令clone下来代码后，rubikpi文件夹有内容吗，
git clone GitHub - rubikpi-ai/linux
git submodule init
git submodule update

我这边是rubikpi文件夹是空的，导致这两个脚本没法用rubikpi_build.sh、rubikpi_flash.sh 。 跟文档描述对不上 :head_shaking_vertically:

4

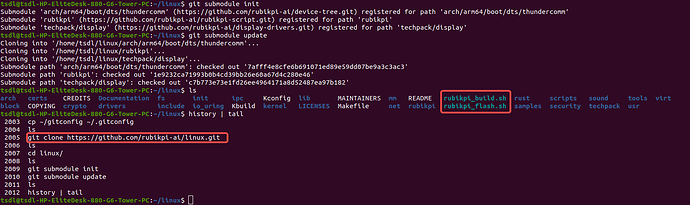

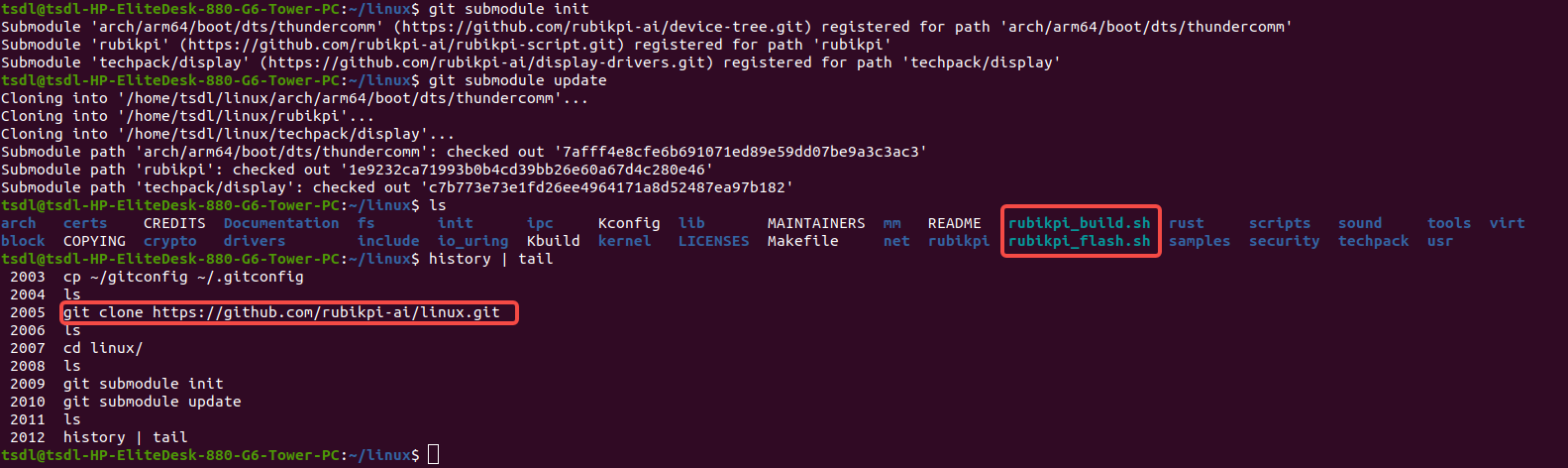

我这刚刚尝试了下，没有问题的， rubikpi 文件夹下是有内容的：

image1583×472 102 KB

5

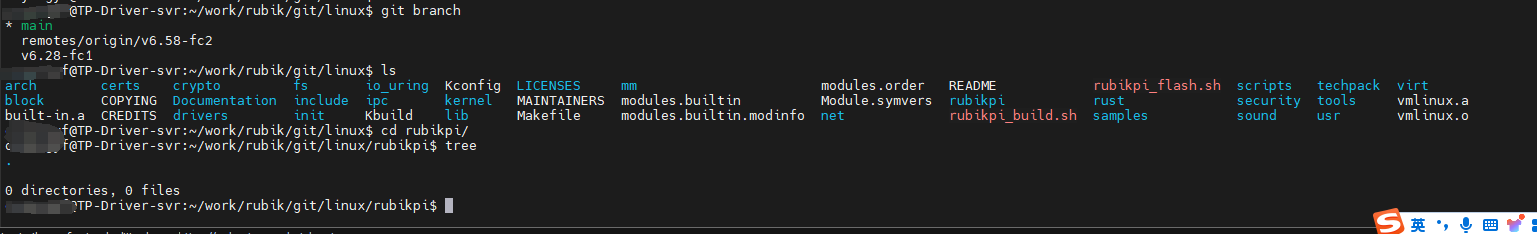

请问你这个是在哪个分支，我的是main

image1537×234 19.4 KB

，后续切了其他分支，v6.58-fc2这个也是一样，只有这个v6.28-fc1才是有的

6

我也是 main ，我大概知道了，文档落下一步，要 cd linux 后再执行

git submodule init
git submodule update

也就是需要在内核源码目录执行子仓库的更新

7

这样操作有文档了，多谢！
